Будь-яке промислове чи комерційне обладнання, що приводиться в рух електродвигуном, потребує надійного захисту від аномальних режимів роботи. Перевантаження, що виникають через механічні затримки, неправильне налаштування приводу або коливання напруги в мережі, здатні за лічені хвилини пошкодити обмотки двигуна та вивести його з ладу. Саме тут на перший план виходить теплове реле — компактний, перевірений часом пристрій, який стежить за струмовим навантаженням і вчасно перериває живлення, коли ризик перегріву стає критичним.
Що таке теплове реле та навіщо воно потрібне
Теплове реле — це апарат захисту, який контролює величину струму в силовому колі електродвигуна та відключає живлення при тривалому перевищенні допустимого значення. Його головне завдання полягає в запобіганні перегріву обмоток, що є основною причиною передчасного зносу та виходу з ладу асинхронних машин.
Варто розуміти відмінність між тепловим реле та автоматичним вимикачем. Автомат реагує миттєво на стрибки струму, зокрема при короткому замиканні. Теплове ж реле має вбудовану інерційність — воно не спрацьовує на короткочасні пускові струми, які в п’ять-сьом разів перевищують номінал, але чітко відсікає небезпечне тривале перевантаження. Таке поєднання властивостей робить його незамінним саме для захисту двигунів, де пускові процеси є нормою.
Без теплового реле навіть незначне, але затяжне перевантаження призводить до поступового руйнування ізоляції обмоток. Вартість ремонту або заміни двигуна часто у багато разів перевищує ціну самого пристрою захисту. Тому інвестиція в правильно підібране реле окупається вже при першому запобіганні аварії.
Принцип роботи та конструктивні особливості

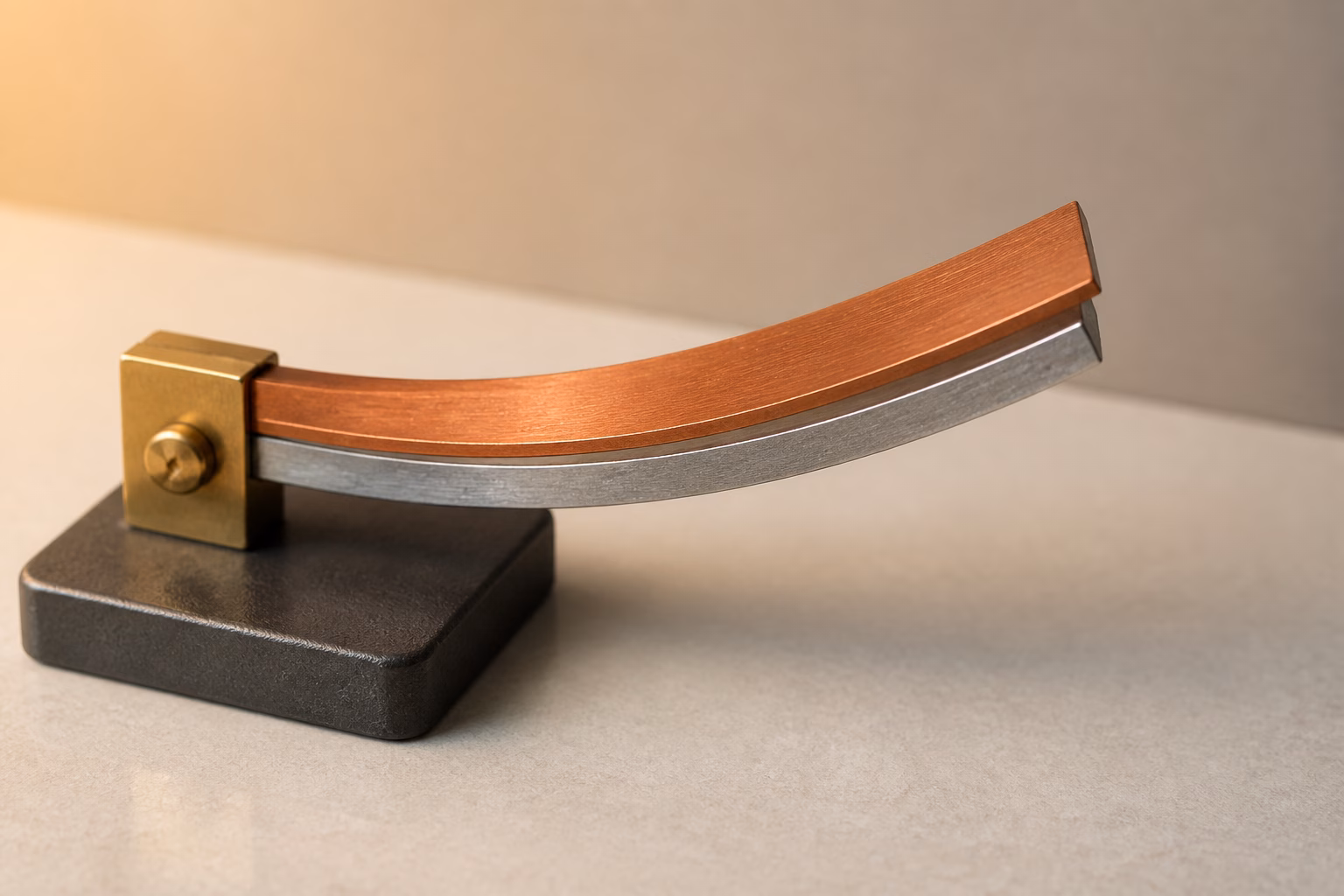

Основа класичного теплового реле — біметалева пластина, яка складається з двох щільно з’єднаних металів із різним коефіцієнтом лінійного розширення. Найчастіше використовують сплави на основі сталі та міді або спеціальні сплави з інваром. Коли через обмотку нагрівального елемента протікає струм, що перевищує номінальне значення, виділення тепла за законом Джоуля-Ленца змушує пластину деформуватися.
Ця деформація є кумулятивною: чим більше перевищення струму, тим швидше відбувається згинання. При досягненні певного порогу механічний важіль, пов’язаний із пластиною, розмикає контакти в керуючому колі контактора. Контактор, у свою чергу, розриває силове коло, і двигун зупиняється. Після охолодження біметалевої пластини пристрій можна повернути в робочий стан вручну або автоматично — залежно від модифікації.
Сучасні конструкції додатково оснащуються:

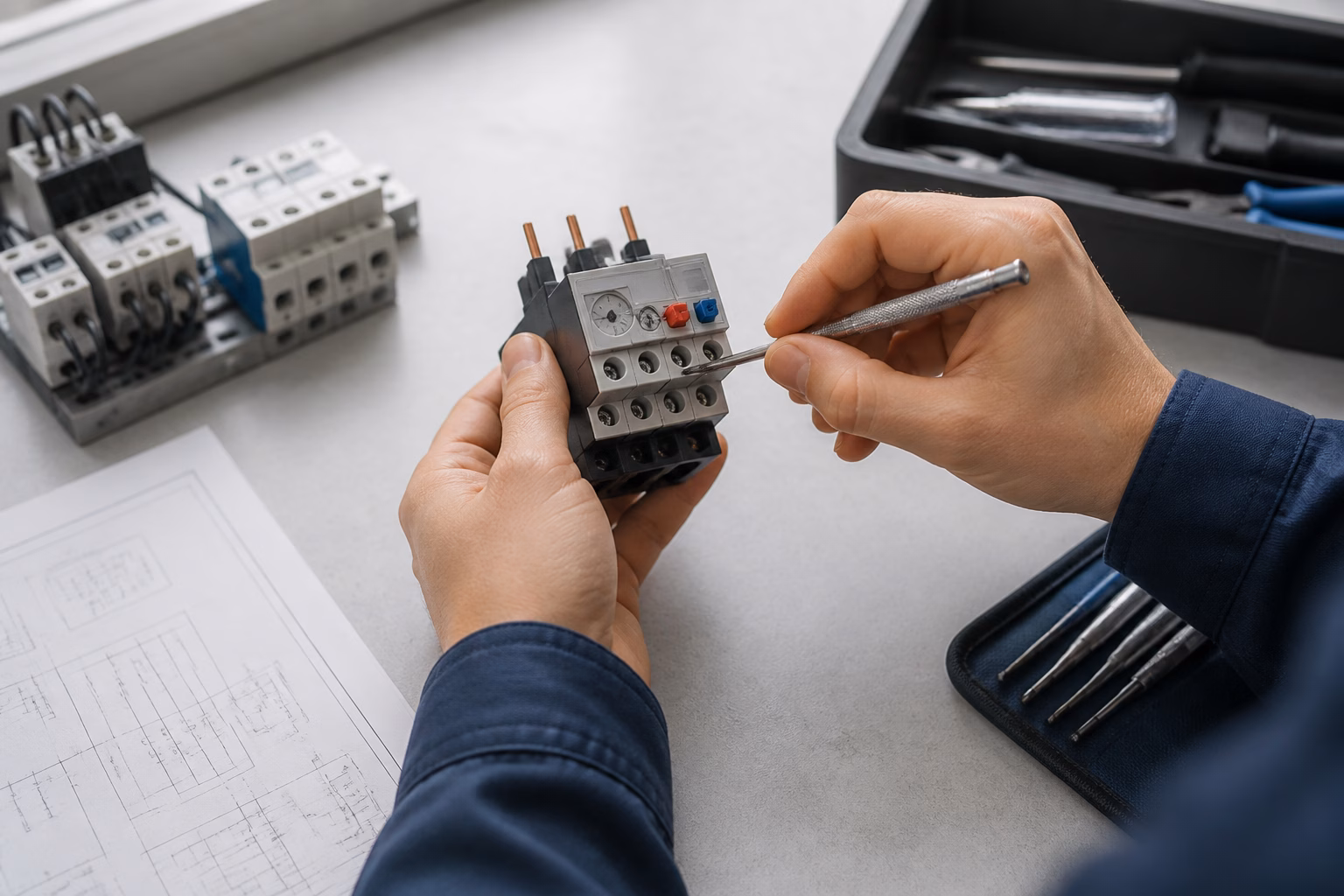

- регулювальним механізмом для точного встановлення струму спрацювання в діапазоні 80–110 % номіналу;
- індикатором стану, який візуально сигналізує про відключення;
- додатковими контактами для передачі сигналу в систему автоматизації;
- захистом від хибних спрацьовувань при коливаннях температури навколишнього середовища.
Електронні моделі, що з’явилися останніми роками, замінюють біметалеву пластину на датчики струму з мікропроцесорною обробкою сигналу. Вони забезпечують точніше налаштування, ширший діапазон регулювання та можливість програмованої затримки спрацювання. Проте біметалеві реле залишаються домінуючими завдяки простоті, надійності та помірній вартості.
Класифікація теплових реле та сфери застосування
Ринок пропонує широкий спектр теплових реле, які розрізняються за кількома ключовими параметрами. Розуміння цих відмінностей дозволяє підібрати оптимальний пристрій для конкретного завдання.
| Критерій класифікації | Тип пристрою | Особливості застосування |
|---|---|---|
| Тип вимірювального елемента | Біметалеві | Універсальні, економічні, для стандартних умов |
| Тип вимірювального елемента | Електронні | Висока точність, програмовані функції, складні системи |
| Спосіб встановлення | Монтаж на контакторі | Компактні пускові комплекти, до 100 А |
| Спосіб встановлення | Самостійне виконання | Високі струми, специфічна компоновка щита |
| Клас спрацювання | Клас 10А, 10, 20, 30 | Від легких до важких умов пуску (чим вище число, тим більша інерційність) |
| Тип скидання | Ручне | Вимагає оператора, безпечніше для обладнання |
| Тип скидання | Автоматичне | Неперервні процеси, але ризик повторного пуску під навантаженням |
Вибір класу спрацювання заслуговує окремої уваги. Клас 10А забезпечує найшвидше відключення при перевантаженні — протягом 2 секунд при шестикратному струмі. Клас 30, навпаки, допускає триваліші перевантаження і застосовується для двигунів із важкими умовами пуску, наприклад при великій моменті інерції механізму. Помилка в класі спрацювання призводить або до хибних відключень, або до недостатнього захисту.
Щодо сфер застосування, теплові реле охоплюють практично всю палітру електромеханічного обладнання:
- Промислові конвеєри та транспортери — захист від заклинювання стрічки або механічного перевантаження.
- Компресорне обладнання — контроль струму при роботі на межі продуктивності.
- Вентиляційні та димососні системи — захист при забрудненні фільтрів або зміні аеродинамічного опору.
- Насосні станції — запобігання перегріву при роботі на закриту задвижку або cavitation.
- Побутові та комерційні пральні машини, млини, підйомники — захист у циклічних режимах з частими пусками.
Правила вибору теплового реле
Грамотний підбір пристрою захисту визначає не лише безпеку двигуна, а й стабільність усього технологічного процесу. Неправильно налаштоване реле може ставати джерелом постійних зупинок або, що гірше, мовчазно допускати руйнівне перевантаження.
Основні параметри, на які слід орієнтуватися при виборі:
- Номінальний струм двигуна — вказується на шильдику машини і має бути в межах регулювального діапазону реле. Оптимально, щоб робоча точка знаходилася в середній третині діапазону.
- Діапазон регулювання — типове значення 0,8–1,0 або 0,63–1,0 від базового струму реле. Деякі моделі пропонують розширений діапазон для універсальності.
- Клас спрацювання — залежить від характеру навантаження: 10А для стандартних умов, 20–30 для важких пусків або інерційних механізмів.
- Напруга керуючого кола — має відповідати характеристикам контактора, з яким комплектується реле.
- Умови експлуатації — температура навколишнього середовища, вологість, наявність пилу чи агресивних середовищ визначають потребу в спеціальному виконанні (IP-рейтинг, герметизація).
Важливий нюанс: струм, на який налаштовується реле, має відповідати номінальному струму двигуна при конкретній схемі підключення (зірка чи трикутник). При переключенні обмоток змінюється лінійний струм, отже, потрібна корекція налаштувань захисту. Також слід враховувати зниження тепловіддачі при встановленні в щільно зкомпонованих шафах — фактичний струм спрацювання може відрізнятися від паспортного через перегрів внутрішніх елементів.
Для двигунів зі змінним або циклічним навантаженням рекомендується обирати реле з розширеним діапазоном регулювання та можливістю точного підстроювання під поточний режим. У критичних застосуваннях варто розглянути електронні моделі з функцією теплової пам’яті, що враховують накопичений перегрів за попередні цикли роботи.
Монтаж та інтеграція в систему електрозахисту

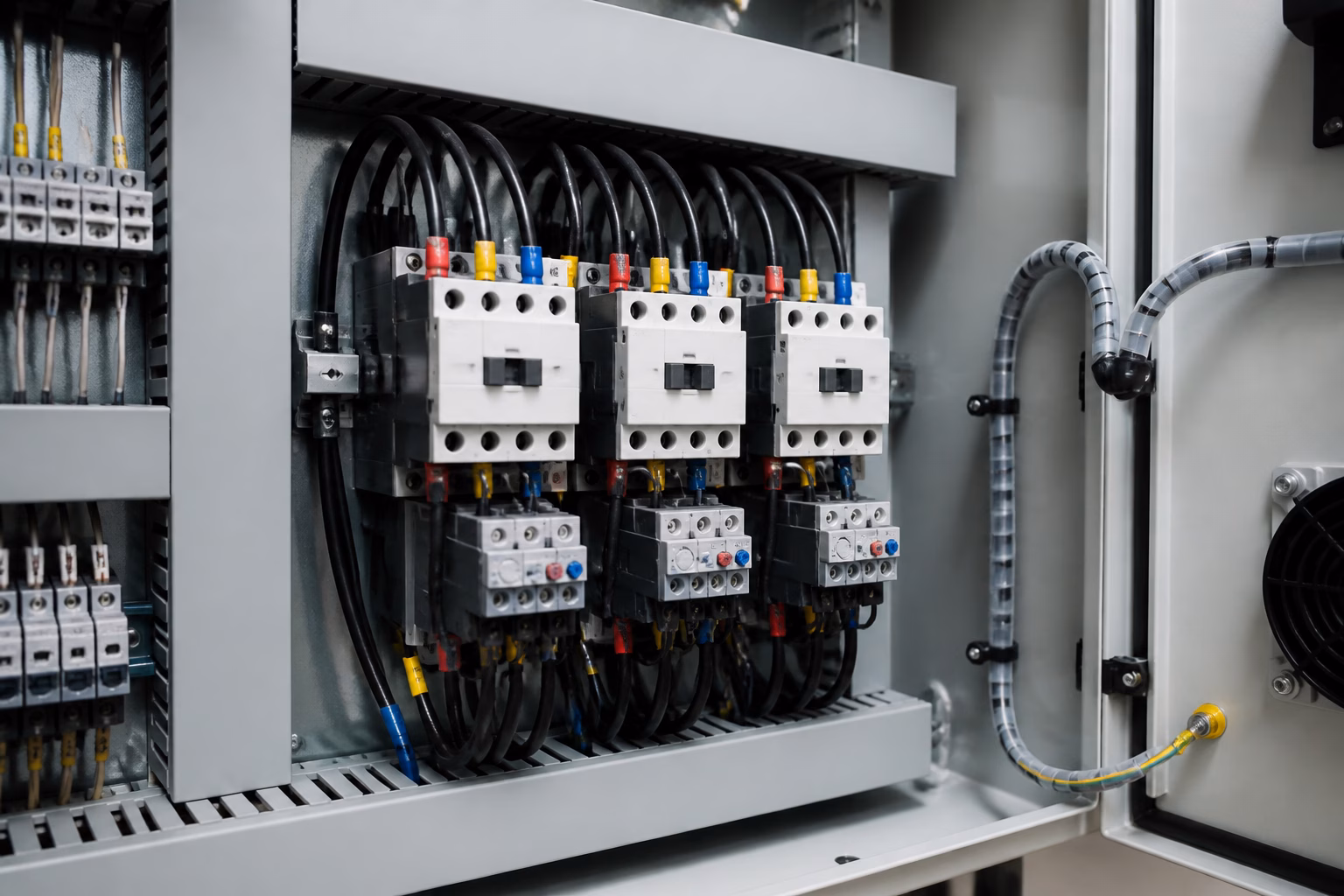

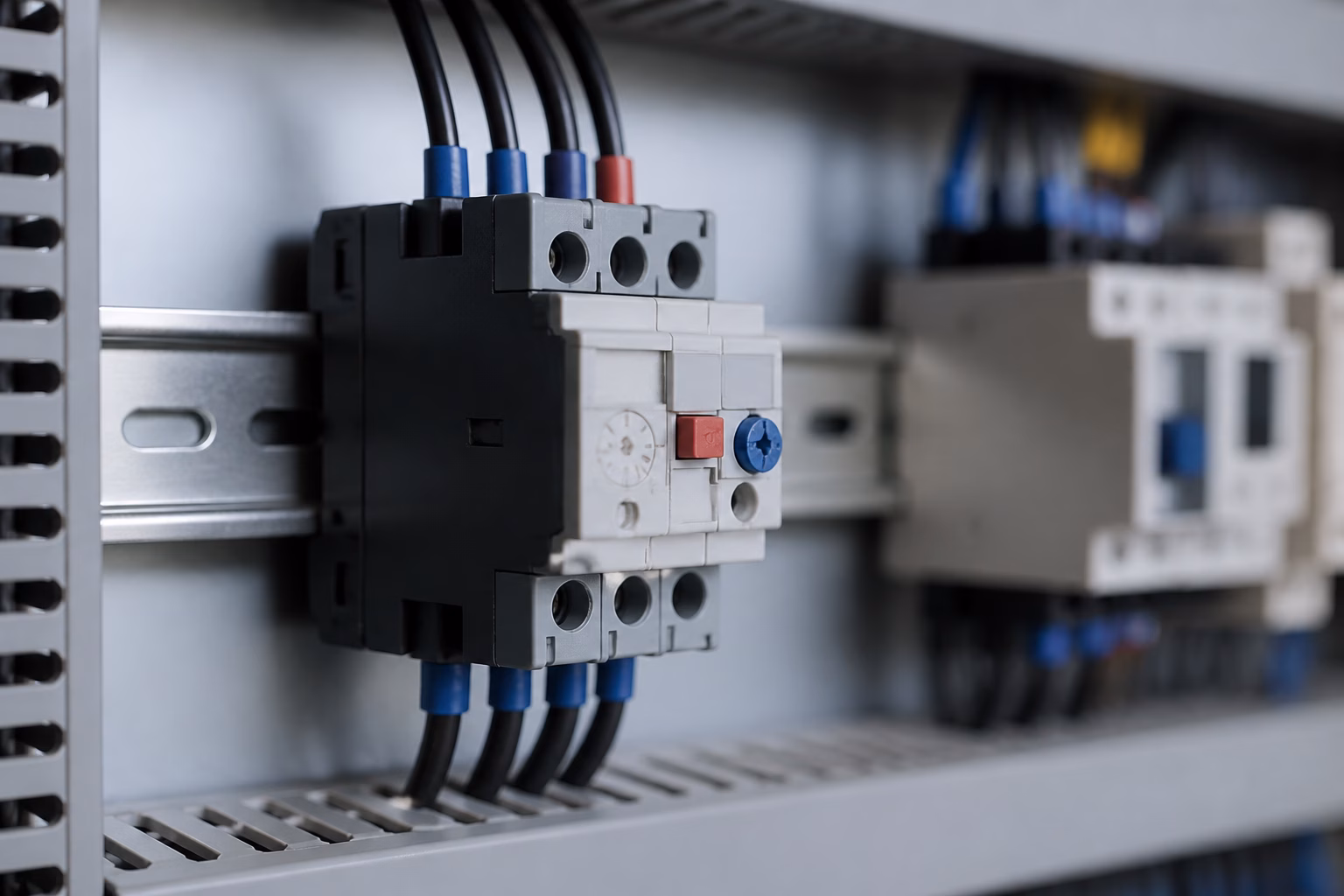

Теплове реле рідко працює самостійно — воно є складовою частиною пускового комплекту, де основне комутаційне навантаження бере на себе контактор. Контактор забезпечує щоденні включення та відключення двигуна, тоді як реле виконує функцію захисного спостереження.
Стандартна схема підключення передбачає проходження фазних проводів через нагрівальні елементи теплового реле. Контакти реле включаються в ланцюг керування контактора: при спрацюванні вони розривають живання котушки, контактор відпадає і двигун зупиняється. Таке рішення дозволяє використовувати реле з відносно невеликими комутаційними контактами, оскільки воно не розриває потужне силове коло безпосередньо.
При монтажі слід дотримуватися кількох практичних правил:
- Забезпечити природну конвекцію повітря навколо корпусу — не встановлювати реле впритул до нагрівальних елементів або в ізольованих куточках шафи.
- Правильно затягнути силові з’єднання: недостатнє зусилля призводить до додаткового нагріву в місці контакту, достатнє — може пошкодити керамічні ізолятори.
- Підключити додатковий контакт нормально відкритого типу для сигналізації про аварію на пульт керування або в систему диспетчеризації.
- Періодично перевіряти стан контактів та механізму скидання — забруднення або залипання можуть звести нанівець захисну функцію.
Особливу увагу приділяйте комплексності захисту. Теплове реле не замінює автоматичний вимикач: воно не здатне швидко відключити струм короткого замикання, який у рази перевищує допустиме навантаження. Автомат захищає кабельну мережу та обладнання від аварійних струмів, реле — від режимів, близьких до номінальних, але небезпечних за тривалістю. Тільки спільне застосування обох пристроїв створює повноцінний захист.
Поширені помилки експлуатації та шляхи їх уникнення
Навіть якісне теплове реле втрачає ефективність при неправильній експлуатації. Розглянемо типові проблеми та способи їх вирішення.
Часті хибні спрацьовування найчастіше викликані заниженим порогом налаштування або підвищеною температурою в шафі. Перевірте, чи не встановлене реле над джерелом тепла, та чи відповідає струм спрацювання паспортним даним двигуна з урахуванням коефіцієнта заповнення.
Відсутність реакції на очевидне перевантаження свідчить про завищене налаштування, залипання контактів або механічне пошкодження біметалевої пластини. Потрібно негайно провести перевірку пристрою тестовим струмом або замінити на новий.
Нерівномірний нагрів фаз у трифазних двигунах може призводити до ситуації, коли реле реагує лише на одну перевантажену фазу, тоді як інші продовжують працювати. Сучасні моделі з індивідуальними нагрівальними елементами на кожну фазу вирішують цю проблему.
Ігнорування теплової пам’яті — помилка при циклічній роботі. Після відключення біметалева пластина залишається гарячою, і повторний пуск до повного охолодження може призвести до миттєвого повторного спрацювання. Електронні реле компенсують цей ефект програмно.
Сучасні тенденції та перспективи розвитку
Ринок теплових реле поступово еволюціонує під впливом вимог Industry 4.0 та цифровізації енергетичних систем. Біметалеві пристрої, хоч і зберігають домінування, поступаються місцем інтелектуальним захисним приладам з комунікаційними можливостями.
Сучасні електронні реле пропонують моніторинг струму в реальному часі, запис історії подій, діагностику стану двигуна за тепловою моделлю та інтеграцію в системи керування через протоколи Modbus, Profibus або Ethernet. Це дозволяє переходити від простого аварійного відключення до предиктивного обслуговування, коли система попереджає про деградацію ще до виходу з ладу.
Проте для більшості стандартних застосувань класичні біметалеві реле залишаються оптимальним вибором завдяки бездоганній надійності, незалежності від зовнішнього живлення та мінімальній вартості володіння. Їхня простота є одночасно і обмеженням, і перевагою — менше компонентів, що виходять з ладу.
Більше інформації можна знайти на офіційному сайті виробника: https://enext.ua/catalog/teplovi_rele_ukh/.
Висновки
Теплове реле залишається фундаментальним елементом системи електрозахисту, незважаючи на здавалося б простоту конструкції. Його здатність відрізняти небезпечне тривале перевантаження від допустимих пускових режимів робить незамінним для асинхронних двигунів усіх типів. Правильний вибір за номінальним струмом, класом спрацювання та умовами експлуатації, грамотний монтаж у складі пускового комплекту та регулярна перевірка стану забезпечують довговічну і безаварійну роботу електромеханічного обладнання. Інвестиції в якісний захист завжди окупаються збереженням основних активів — двигунів, що забезпечують виробничі процеси.
