Підшипники кочення залишаються невидимими героями сучасної техніки. Вони забезпечують плавне обертання валів у електродвигунах, редукторах, насосах, вентиляторах і навіть у побутових пральних машинах. Ці компактні вузли працюють у постійному режимі, витримуючи значні механічні навантаження та температурні перепади. Їхній раптовий вихід з ладу обертається не просто зупинкою агрегату — це простої виробництва, аварійні ремонти, заміна супутніх деталей, що постраждали від каскадної поломки, і чималі фінансові втрати.
Розуміння механізмів передчасного зношування дає змогу побудувати ефективну систему профілактики. Не всі причини руйнування однаково очевидні: деякі ховаються в технологічних процесах, інші — в повсякденній недбалості обслуговування. Нижче розглянемо найпоширеніші фактори, що скорочують ресурс підшипників, та шляхи їхнього усунення.

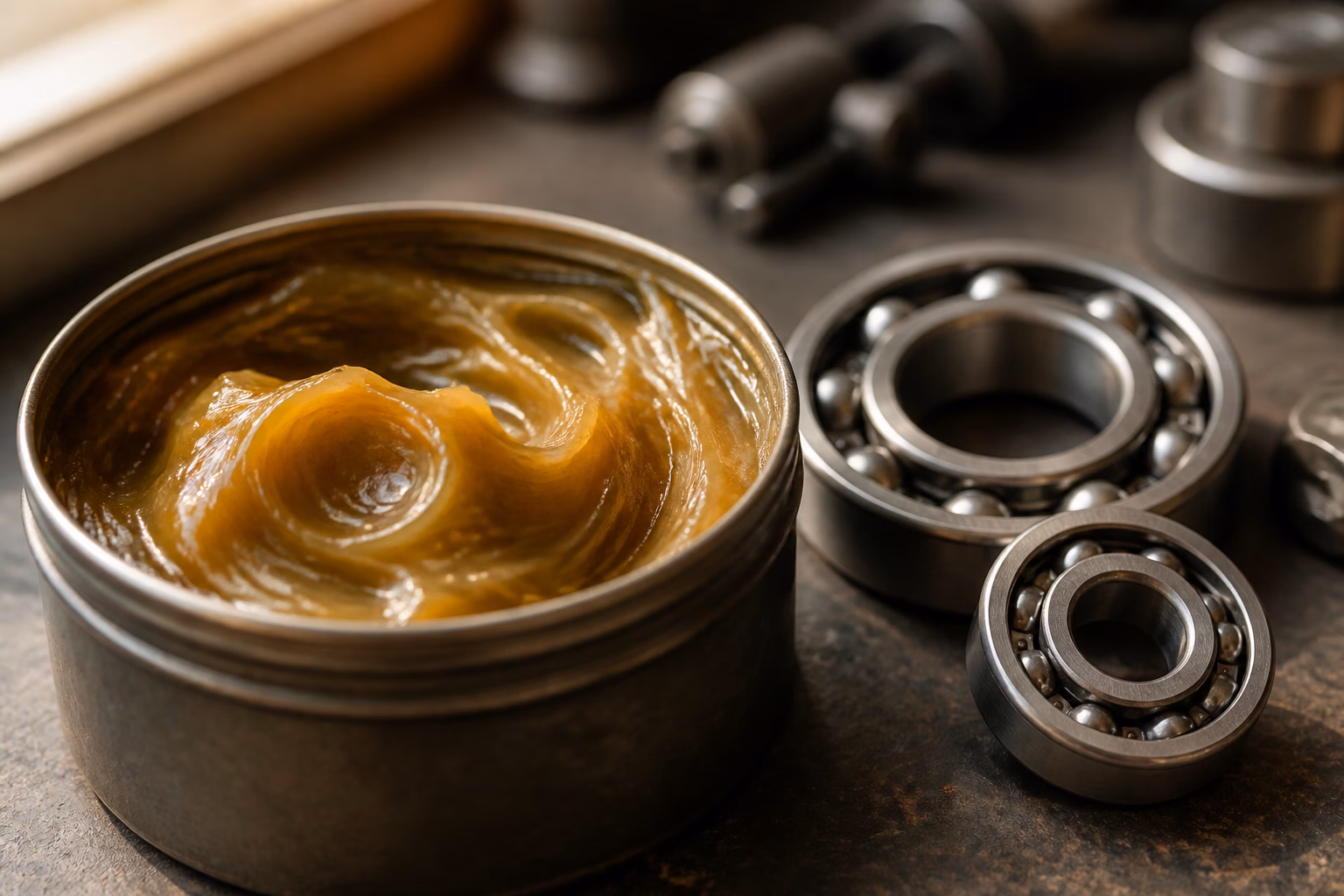

Роль мастила в довговічності підшипників
Мастило виконує в підшипнику відразу кілька критичних функцій. Воно зменшує тертя між кочними елементами та кільцями, відводить надлишкове тепло, захищає металеві поверхні від корозії, поглинає вібрації та вимивання продуктів зношування. Коли мастильна плівка порушується — зникає головна перевага конструкції. Метал починає тертися об метал, температура стрімко зростає, а робочі поверхні деформуються.
Проблеми з мастилом проявляються по-різному. Найчастіше це використання мастильного матеріалу, несумісного з температурним режимом або швидкістю обертання; занадто рідкісна заміна або доливання, коли мастило втрачає властивості через окиснення чи вимивання; перезмащення, що спричиняє підвищений опір обертанню та перегрів; а також застосування контрафактних або прострочених мастильних продуктів.
Кожен тип підшипника потребує певної в’язкості мастила та чіткої періодичності обслуговування. Ігнорування цих вимог виробника — прямий шлях до скорочення ресурсу вдвічі-втричі. Наприклад, високошвидкісні шпиндельні вузли потребують мастил із низькою кінематичною в’язкістю, тоді як важконавантажені редуктори працюють із густішими консистентними сумішами.
Основні помилки при підборі мастила
Неправильний вибір мастильного матеріалу — одна з найпоширеніших помилок на практиці. Оператори часто керуються принципом «чим більше, тим краще» або використовують універсальні автомобільні мастила замість спеціалізованих промислових. Такий підхід категорично хибний.
- Невідповідність базової в’язкості робочій температурі призводить до розрідження або загустіння мастила поза робочим діапазоном.
- Відсутність протизадирних присадок у важконавантажених вузлах спричиняє задири та прихват кочних елементів.
- Несумісність мастила з матеріалом ущільнень викликає набухання гуми та втрату герметичності.
- Перевищення рекомендованого інтервалу заміни накопичує продукти окиснення та абразивні частинки.
Забруднення як прихована загроза
Промислові цехи, будівельні майданчики, навіть побутові приміщення — усюди в повітрі літають мікрочастинки пилу, металевої стружки, піску. Коли вони проникають усередину підшипника, починається абразивне зношування. Тверді частинки втискаються в мастильну плівку, дряпають поліровані поверхні кочних елементів і канавок кілець. Наслідки накопичуються поступово: спочатку зростає шум і вібрація, потім з’являється люфт, а в кінцевому підсумку — заклинювання або руйнування сепаратора.
Особливо небезпечні такі забруднювачі: вода та волога, що викликають корозію та емульгування мастила; металева стружка від прилеглих зношених деталей, що посилює знос ланцюговою реакцією; хімічні пари та кислоти, що руйнують мастильну основу та сепаратори з полімерних матеріалів.

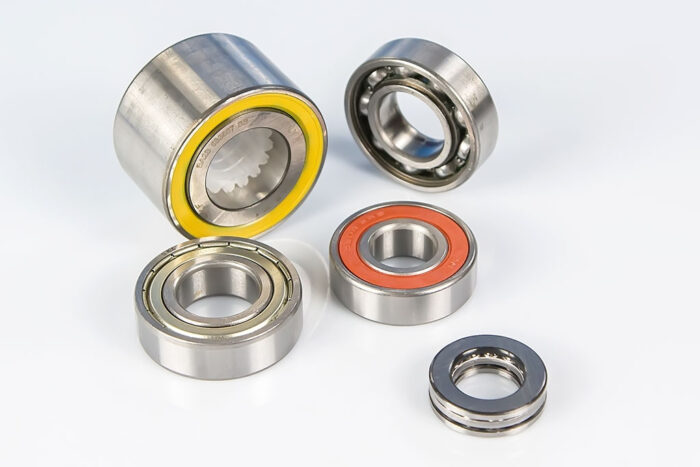

Ефективний захист — це справні ущільнення, регулярне очищення зовнішніх поверхонь, контроль герметичності корпусів. У важких умовах доцільно застосовувати підшипники з додатковими захисними шайбами або повністю герметичні конструкції типу 2RS чи 2Z. Для харчової та хімічної промисловості існують спеціальні серії з корозійностійкими покриттями.
| Тип забруднювача | Джерело проникнення | Наслідки для підшипника | Заходи профілактики |
|---|---|---|---|
| Пил і пісок | Несправні ущільнення, відкриті корпуси | Абразивний знос доріжок кочення | Встановлення лабіринтових ущільнень, регулярне прибирання |
| Вода і волога | Конденсація, мийка обладнання, протікання | Корозія, емульгування мастила, піттинг | Герметичні конструкції, сушіння повітря, контроль температури |
| Металева стружка | Зношені шестерні, вали, погані фільтри | Ланцюгова реакція зносу, задири | Магнітні фільтри, регулярна діагностика сусідніх вузлів |
| Хімічні пари | Технологічні процеси, агресивне середовище | Руйнування мастила, деградація сепараторів | Спеціальні мастила, корозійностійкі матеріали |
Помилки монтажу та демонтажу
Навіть ідеально виготовлений підшипник можна зіпсувати за лічені хвилини неправильної установки. Статистика технічної діагностики показує: близько 16% усіх передчасних відмов пов’язані саме з монтажними дефектами. Характерні помилки — удари молотком по зовнішньому кільцю, нагрівання внутрішнього кільця електродом, нерівномірне запресовування, перекіс при посадці на вал або в корпус.
Наслідки таких дій проявляються не одразу. Мікротріщини, деформації кілець, подряпини на посадкових поверхнях створюють нерівномірний розподіл навантаження. Підшипник починає «гуляти», з’являється характерний гул, вібрація. Через тижні або місяці конструкція руйнується остаточно — іноді з катастрофічними наслідками для всього агрегату.

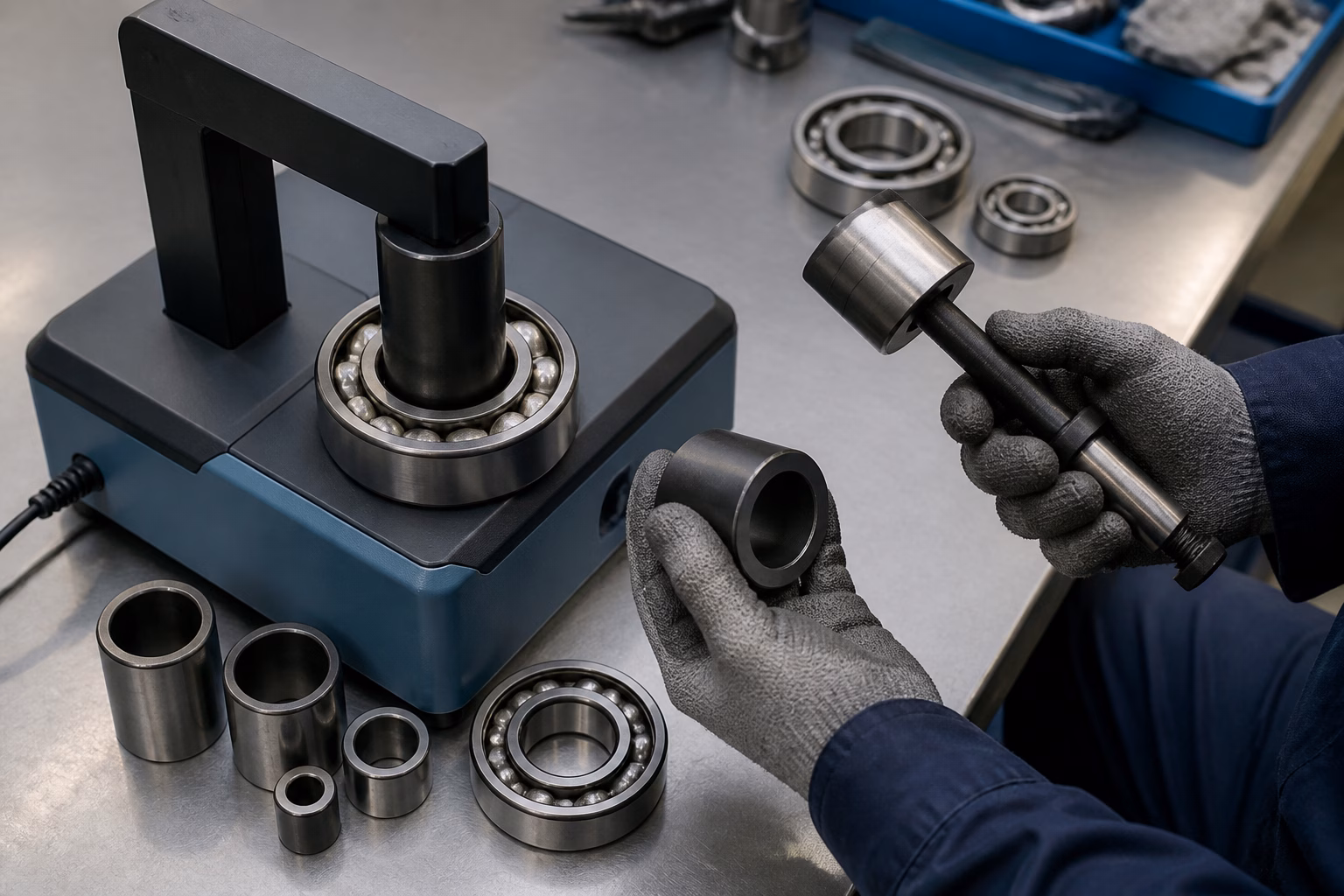

Правильний монтаж вимагає спеціального інструментарію: оправок різних конфігурацій, індукційних нагрівачів, гідравлічних пресів і тягачів. Вал і корпус повинні мати чисті посадкові поверхні з допусками, прописаними у стандартах ISO та DIN. Ніколи не варто економити час на підготовці — вона окупається роками безвідмовної роботи. Перед установкою обов’язково перевіряйте розміри посадочних місць мікрометрами та нутромірами, переконайтеся у відсутності задирів і забоїн.
Ключові правила безпечного монтажу
- Нагрівайте внутрішнє кільце індукційним нагрівачем до температури 80–100 °C, ніколи не використовуйте відкрите полум’я.
- Прикладайте зусилля запресовування лише до того кільця, яке має натягову посадку — внутрішнє на вал, зовнішнє в корпус.
- Застосовуйте тонкий шар монтажної пасти на посадковій поверхні для полегшення установки та запобігання прихвату.
- Перевіряйте бігову точність вузла після монтажу індикатором годинникового типу — допустиме радіальне биття зазвичай не перевищує 0,01–0,05 мм.
- Дотримуйтеся гігієни: працюйте в чистих рукавичках, захищайте підшипник від пилу до моменту установки.
Перевантаження та некоректні навантаження
Кожен підшипник розрахований на певні динамічні та статичні навантаження, позначені виробником у каталогах і паспортах. Постійна робота поза цими межами призводить до втомного руйнування матеріалу. Контактні поверхні піддаються пластичній деформації, з’являються виїмки, відколи, тріщини — спочатку мікроскопічні, потім помітні неозброєним оком.
Перевантаження бувають різного походження. Експлуатація обладнання не за призначенням — наприклад, транспортування вантажів, що перевищують номінал конвеєра. Різкі пуски та гальмування, коли інерційні сили створюють ударні навантаження в кілька разів вищі за робочі. Неправильний розрахунок при проєктуванні, коли інженер закладає недостатній запас міцності або не враховує динамічний коефіцієнт.
Особливу увагу слід приділяти осьовим навантаженням. Радіальні підшипники кулькові погано сприймають осьові зусилля — вони призводять до зміщення кульок відносно канавок, локальному підвищенню контактних напруг і швидкому виснаженню ресурсу. Якщо в конструкції передбачені значні осьові сили, потрібно застосовувати роликові конічні або шариково-роликові варіанти, спеціально розраховані на комбіноване навантаження.
Вплив вібрацій та динамічних ударів
Вібрація — постійний супутник обертових механізмів. Невелика її кількість неминуча, але надмірна руйнівна. Джерелами надмірних коливань стають дисбаланс ротора, зношені муфти, нерівності фундаменту, ослаблені кріплення агрегату. Іноді причиною стає навіть неправильне вирівнювання валів приводного двигуна та робочої машини.
Механізм руйнування під дією вібрації такий: кочні елементи багаторазово відскакують від поверхонь кілець, виникають мікроударні навантаження. На контактних ділянках формуються мікропошкодження — раковини, відколи. З часом вони зливаються в суцільні зони руйнування. Явище відоме як вібраційна втома або фреттинг-корозія. Воно особливо небезпечне тим, що розвивається при навантаженнях, значно менших за розрахункові граничні.
Профілактика вимагає регулярного балансування роторів на балансувальних станках, перевірки стану амортизаторів та опор, контролю затяжки фундаментних болтів. У критичних вузлах доцільно встановлювати вібродатчики з автоматичним відключенням при перевищенні допустимих рівнів. Сучасні системи моніторингу дозволяють відстежувати спектр вібрацій і прогнозувати залишковий ресурс із точністю до декількох діб.
Температурні режими та перегрів
Температура суттєво впливає на всі процеси в підшипнику. При підвищенні понад розрахункову межу мастило розріджується, його в’язкість падає, і він витісняється з контактної зони центробіжними силами. Захисна плівка стає надто тонкою або зникає зовсім. Одночасно теплове розширення змінює посадкові натяги, що порушує геометрію зазорів і може призвести до заклинювання.
Причини перегріву різноманітні: недостатнє мастило, надмірні обертові швидкості, погане тепловідведення від сусідніх нагрітих деталей, тертя через забруднення або деформацію. У високошвидкісних електродвигунах перегрів часто пов’язаний із перевищенням критичної частоти обертання, коли кульки починають ковзати замість чистого кочення.

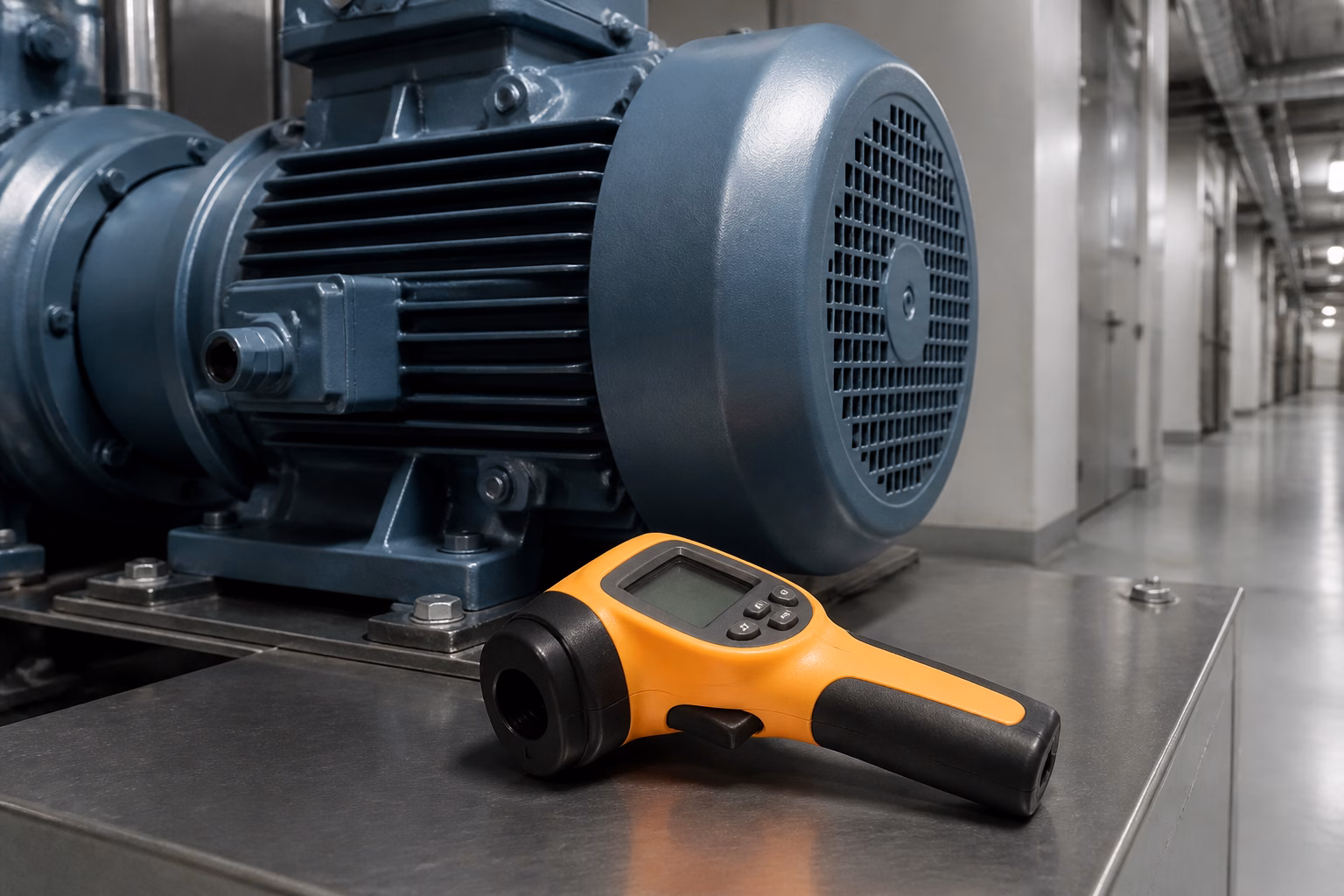

Важливо моніторити температуру корпусів підшипникових вузлів інфрачервоними пірометрами або вбудованими термопарами — це дає змогу виявити проблему до критичної стадії. Допустима температура роботи більшості стандартних підшипників становить 100–120 °C, хоча спеціальні високотемпературні серії витримують і 200 °C. Постійна робота на верхній межі діапазону скорочує ресурс у рази.
Як продовжити ресурс підшипників
Комплексний підхід до обслуговування дозволяє збільшити міжремонтний інтервал у рази. Основні принципи прості, але вимагають дисципліни та системності. Регулярна візуальна перевірка та вібродіагностика стану підшипників за допомогою портативних аналізаторів дає змогу виявляти відхилення на ранній стадії. Своєчасна заміна мастила з дотриманням рекомендованих марок і кількостей запобігає деградації мастильної плівки.
Не менш важливий контроль чистоти навколишнього середовища, заміна ущільнень при перших ознаках зношування — тріщинах, затвердінні гуми, втраті еластичності. Суворе дотримання технології монтажу та демонтажу, використання вимірювального інструменту для перевірки посадкових розмірів виключає більшість дефектів, пов’язаних із людським фактором. Запобігання перевантаженням, встановлення обмежувачів крутного моменту, правильне налаштування приводів завершують коло профілактичних заходів.

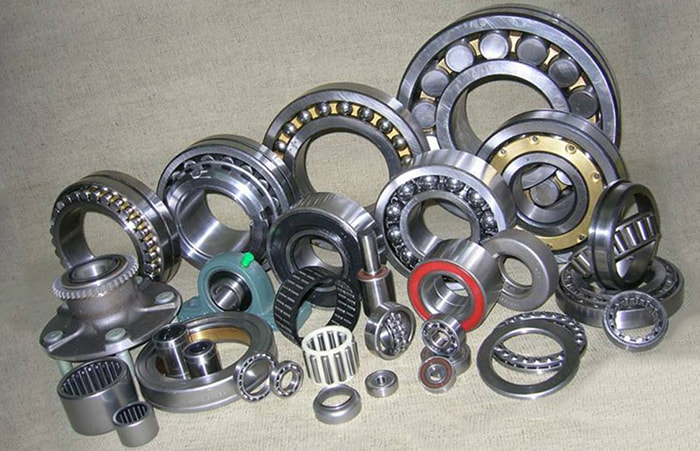

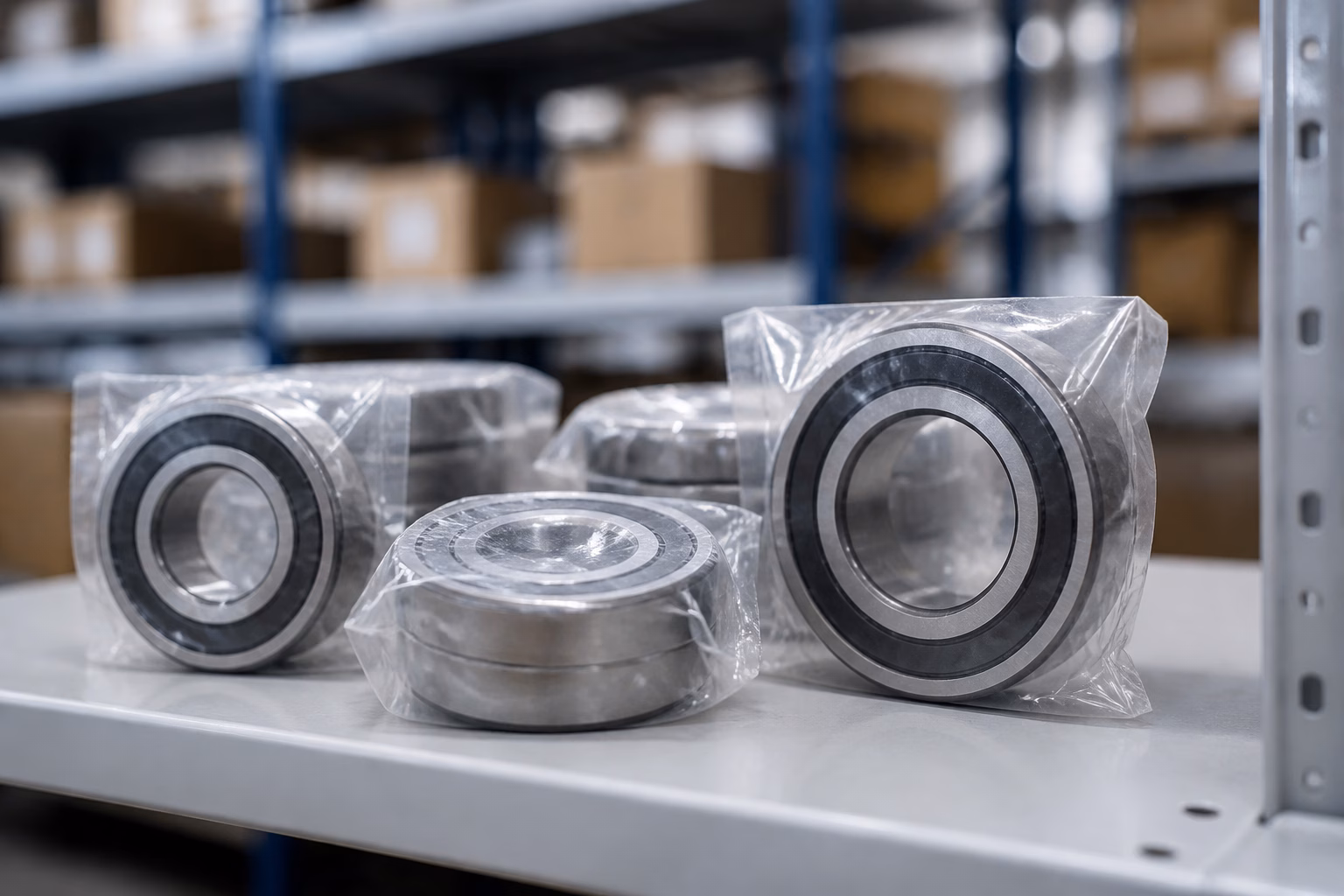

Щоб мінімізувати ризики, важливо використовувати підшипники, що відповідають технічним вимогам і умовам експлуатації конкретного обладнання. Вони виготовлені з урахуванням стандартів навантажень, точності та довговічності. Підбір за каталогом із урахуванням факторів безпеки, температурного діапазону та швидкісних обмежень — обов’язкова умова надійної роботи.
Контрольний перелік профілактичних робіт
- Щомісячне вимірювання температури корпусів пірометром із записом у журнал.
- Квартальна вібродіагностика з аналізом спектру та трендів.
- Піврічна перевірка стану ущільнень і заміна при наявності дефектів.
- Річна заміна мастила з промиванням вузла спеціальними розчинниками.
- Планова перевірка посадкових розмірів валів і корпусів під час капітального ремонту.
Висновки
Вихід підшипників з ладу рідко буває випадковим. Зазвичай за ним стоїть ланцюжок подій: неправильне мастило пропустило забруднення, вібрація посилила знос, перегрів завершив руйнування. Розуміння цих причинно-наслідкових зв’язків дає змогу побудувати систему профілактики, що економить час і кошти.
Грамотне технічне обслуговування, своєчасна діагностика стану підшипників, правильний монтаж, правильне мастило та контроль умов роботи дозволяють значно продовжити їхній ресурс і уникнути дорогих простоїв обладнання. Розуміння причин виходу з ладу є першим кроком до підвищення надійності механічних систем у будь-яких галузях — від побутового використання до промислового виробництва. Інвестиції в превентивне обслуговування окупаються сторицею порівняно з витратами на аварійний ремонт і заміну супутніх пошкоджених вузлів.
